उत्पाद का विवरण
उत्पत्ति के प्लेस: गुआंगज़ौ, चीन
ब्रांड नाम: PUNAISGD/CABLEPULS
प्रमाणन: ISO/CE/ROSH
मॉडल संख्या: GYTA53-36B1.3
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 2 मी
मूल्य: negotiate
पैकेजिंग विवरण: लकड़ी का स्पूल/ड्रम
प्रसव के समय: 5-25 दिन
भुगतान शर्तें: 30% टीटी जमा के रूप में, 70% शिपिंग से पहले संतुलन।
आपूर्ति की क्षमता: 100 किमी
आइटम संख्या: |
जीवाईटीए53-12बी1.3 |
जैकेट का रंग: |
काला |
जैकेट सामग्री: |
पीई/एलएसझेडएच |
फाइबर का प्रकार: |
G.652D |
स्थापित करने की विधि: |
सीधा दफनाया गया |
बाहरी व्यास: |
13 मिमी |
कवच प्रकार: |
सिंगल आर्मर डबल जैकेट |
बख़्तरबंद सामग्री: |
स्टील टेप/एल्यूमीनियम |
आइटम संख्या: |
जीवाईटीए53-12बी1.3 |
जैकेट का रंग: |
काला |
जैकेट सामग्री: |
पीई/एलएसझेडएच |
फाइबर का प्रकार: |
G.652D |
स्थापित करने की विधि: |
सीधा दफनाया गया |
बाहरी व्यास: |
13 मिमी |
कवच प्रकार: |
सिंगल आर्मर डबल जैकेट |
बख़्तरबंद सामग्री: |
स्टील टेप/एल्यूमीनियम |

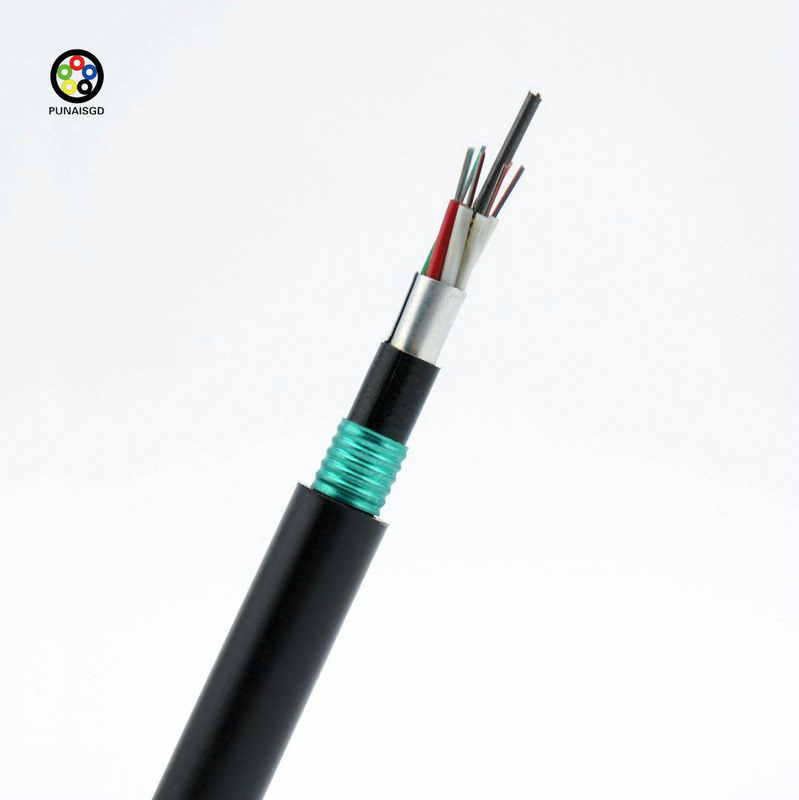

डायरक्ट दफन केबल GYTA53 डायरेक्ट दफन / हवाई पाइपलाइन फाइबर ऑप्टिक केबल
GYFTY53 केबल स्थान आदेश की जानकारी
केबल DATA
|
फाइबर की संख्या |
संरचना |
फाइबर प्रति ट्यूब |
ढीली नली व्यास (मिमी) |
सीएसएम व्यास/पैड व्यास (मिमी) |
नाममात्र मोटाई बाहरी जैकेट के (मिमी) |
केबल का व्यास/ऊंचाई (मिमी) |
केबल का वजन (किग्रा/किमी) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 11.5±0.2 | 135 |
| 6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 11.5±0.2 | 135 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 11.5±0.2 | 135 |
| 12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 11.5±0.2 | 135 |
| 24 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 11.5±0.2 | 135 |
| 36 | 1+5 | 12 | 1.9±0.1 | 1.6/1.6 | 1.6 | 11.5±0.2 | 135 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 12.2±0.2 | 145 |
| 60 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 12.2±0.2 | 145 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1.6 | 12.2±0.2 | 160 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1.6 | 13.8±0.2 | 180 |
| 144 | 1+12 | 12 | 1.95±0.1 | 1.8/5.7 | 1.6 | 16.7±0.3 | 230 |
| फाइबर पैरामीटर | |||||
| नहीं. | पद | इकाई | विनिर्देश | ||
| G.652D | |||||
| 1 | मोड फ़ील्ड व्यास | 1310nm | μm | 9.2±0.4 | |
| 1550nm | μm | 10.4±0.8 | |||
| 2 | आवरण व्यास | μm | 125.0±10 | ||
| 3 | नॉन-सर्कुलर | % | ≤1.0 | ||
| 4 | कोर-क्लेडिंग एकाग्रता त्रुटि | μm | ≤0.5 | ||
| 5 | कोटिंग व्यास | μm | 245±5 | ||
| 6 | कोटिंग नॉन-सर्कुलर | % | ≤6.0 | ||
| 7 | आवरण-कोटिंग एकाग्रता त्रुटि | μm | ≤120 | ||
| 8 | केबल कटऑफ तरंग दैर्ध्य | एनएम | λcc≤1260 | ||
|
9 |
कमजोरी (अधिकतम) |
1310nm | डीबी/किमी | ≤0.35 | |
| 1550nm | डीबी/किमी | ≤0.21 | |||
| 1380nm | डीबी/किमी | ≤0.35 | |||
| 1625nm | डीबी/किमी | ≤0.24 | |||
|
10 |
क्षीणन और तरंग दैर्ध्य |
1310nm 1285-1330nm | डीबी/किमी | ≤0.04 | |
| 1550nm 1525-1575nm | डीबी/किमी | ≤0.03 | |||
| 1550nm 1480-1580nm | डीबी/किमी | ≤0.05 | |||
|
11 |
फैलाव |
1288-1339nm | ps/(nm.km) | ≥-35, ≤3.5 | |
| 1271-1360nm | ps/(nm.km) | ≥-53, ≤5.3 | |||
| 1480-1580nm | ps/(nm.km) | ≤20 | |||
| 1550nm | ps/(nm.km) | ≤18 | |||
| 12 | शून्य फैलाव तरंग दैर्ध्य | Nm | 1300-1324 | ||
| 13 | शून्य फैलाव ढलान | ps/(nm2•km) | ≤0.092 | ||
| 14 | विशिष्ट मूल्य | ps/(nm2•km) | 0.04 | ||
| 15 | सबसे बड़ा व्यक्तिगत फाइबर | पीएस/√ किमी | 0.2 | ||
| 16 | लिंक डिजाइन मान | पीएस/√ किमी | 0.1 | ||
| 17 | दोतरफा औसत | 1310nm-1550 | ≤0.01dB | ||
उत्पादन आपूर्तिकर्ता प्रोफ़ाइल
मैं OEM या अनुकूलित ऑर्डर कैसे करूं?
1) अपना खरीद इरादा हमारे ईमेल पर भेजें:cotton@fibercablepuls.com
2) हमारी बिक्री टीम उत्पाद विनिर्देश, पैकेजिंग, मुद्रण, मात्रा की पुष्टि करने के लिए आप से संपर्क करेंगे,
और अन्य विशिष्ट जानकारी।
3) अनुबंध या प्रोफार्मा चालान पर हस्ताक्षर करें।
4) आपकी जमा राशि प्राप्त करने के बाद, हम उत्पादन की व्यवस्था करना शुरू कर देंगे।
5) उत्पादन के पूरा होने से 2 सप्ताह पहले, हम आपको शिपिंग से संपर्क करना शुरू करने के लिए सूचित करेंगे।
